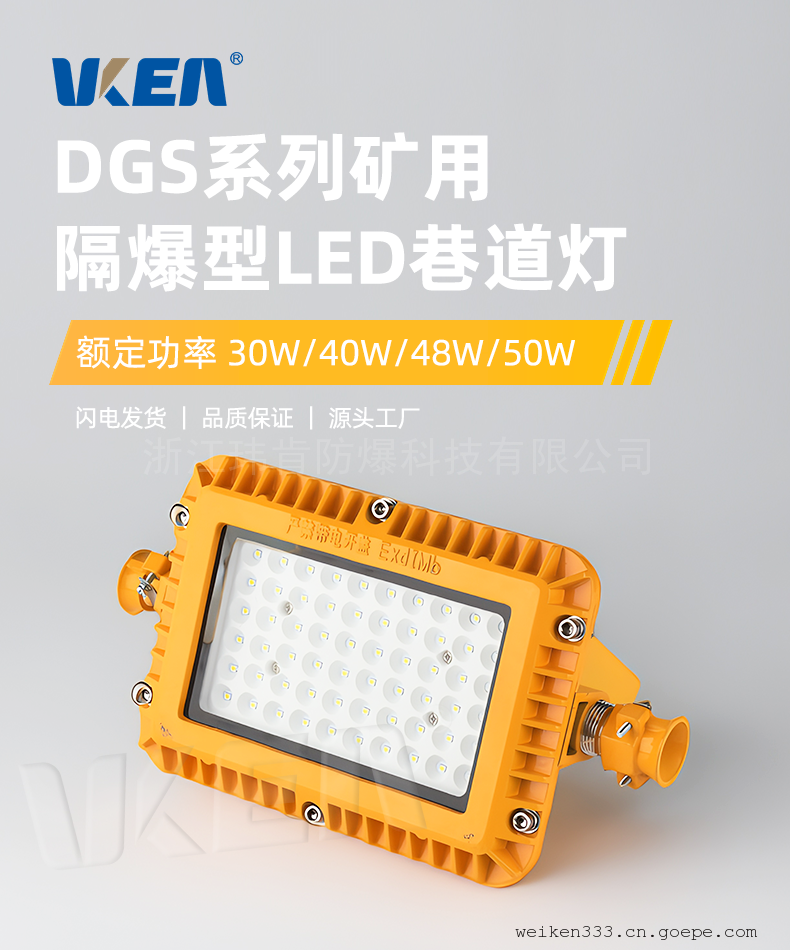

玮肯防爆DGS系列矿用隔爆型LED巷道灯DGS12/127L

一、适用范围

适用于煤矿、井下巷道、硐室、变电所等固定照明方面

适用于煤矿行业有甲烷、煤尘等爆炸性混合物气体的危险环境

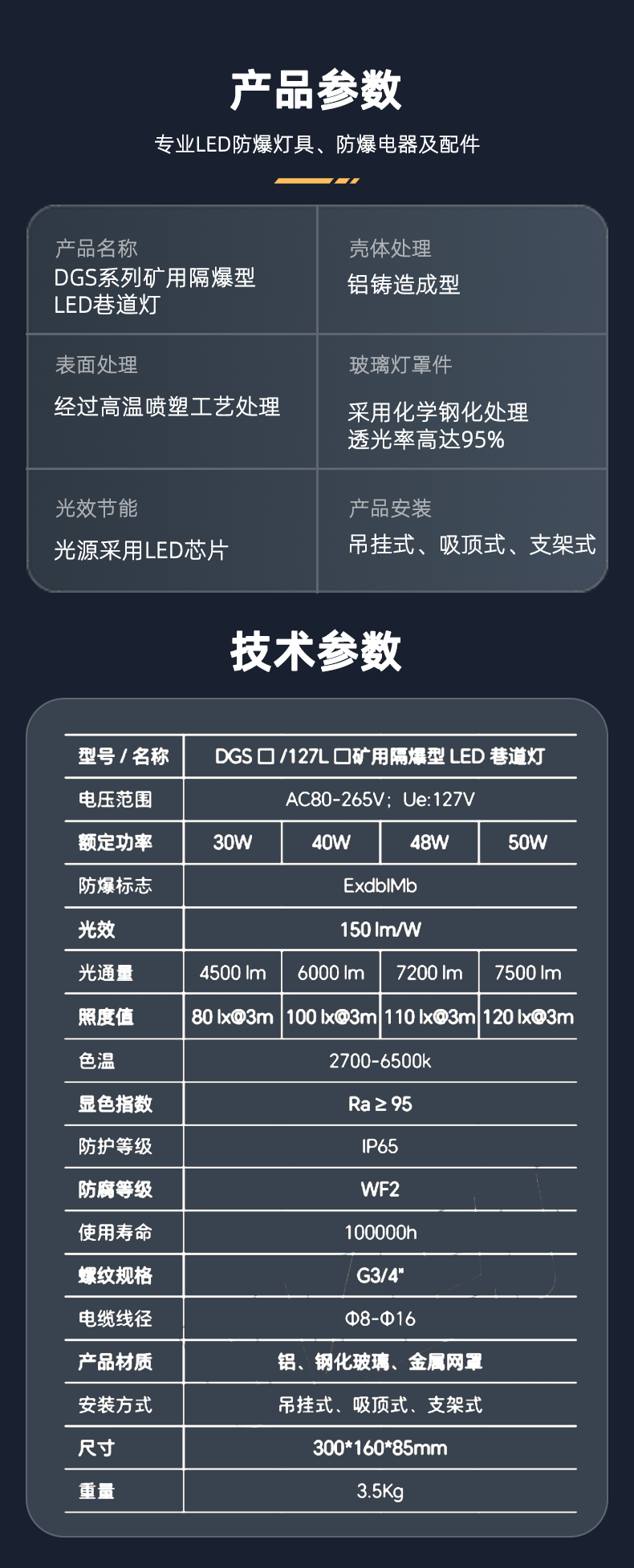

二、技术参数:

产品型号 DGS（）/127L(A）

防爆标志 ExdI Mb

额定电压 AC85~265V

进线口螺纹 G3/4

防护等级 IP65

防腐等级 WF2

引入电缆 Φ8-14

工作温度 -20℃-40℃

净重 1.4kg------

数量 12pcs/箱 6pcs/箱 8pcs/箱/4pcs/箱

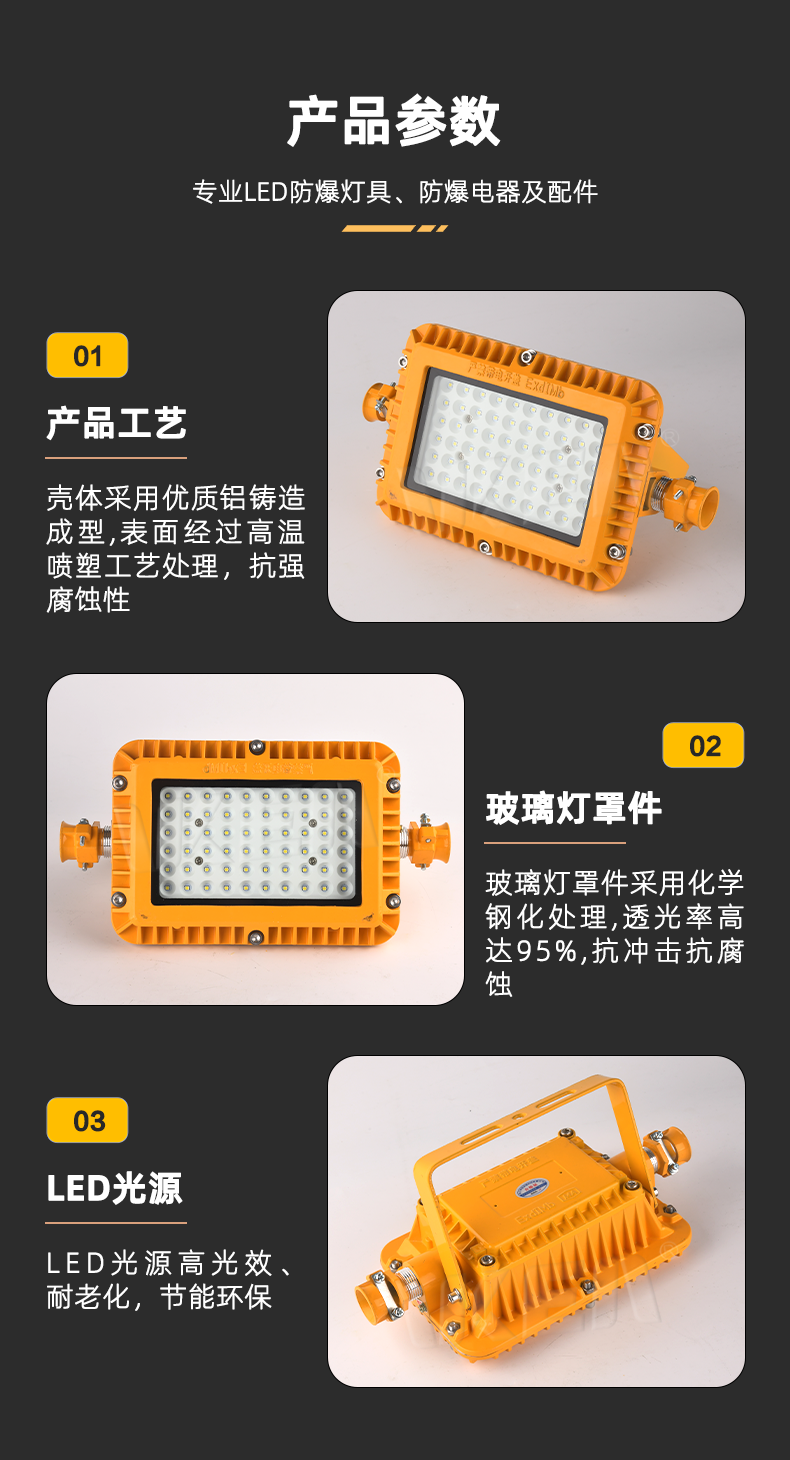

三、产品特色:

1、外壳采用铝合金压铸成型，强度高；表面高压静电喷塑，耐腐蚀，结构轻巧；

2、玻璃保护罩为钢化高硼硅，耐冲击，高强度；

3、LED巷道灯采用大功率高性能LED作光源。体积小功耗低；发光效率高，比传统白炽灯节点80%以上，相同功率下，亮度是白炽灯的10倍以上；采用的LED光源连续点灯寿命可长达五万小时，是白炽灯使用寿命的上百倍。

4、工作电压范围宽，适应性强，电网电压在80V-260V的范围内都能正常工作，且亮度无任何变化，从而可防止由于井下电压波动烧坏灯具的现象。

四、光源参数：

产品型号 光源

类型 光通量 额定功率 色温 光照度

(3m)

DGS18/127L LED 1980lm 18w 6000-6500k 30Lx

DGS20/127L LED 2200lm 20w 6000-6500k 35Lx

DGS24/127L LED 2640lm 24w 6000-6500k 80Lx

DGS30/127L LED 3300lm 30w 6000-6500k 125Lx

DGS36/127L LED 3960lm 36w 6000-6500k 135Lx

DGS48/127L LED 5280lm 48w 6000-6500k 145Lx

DGS50/127L LED 5550lm 50w 6000-6500k 155Lx

DGS70/127L LED 7700lm 70w 6000-6500k 165Lx

DGS100/127L LED 11000lm 100w 6000-6500k 220Lx

注：光源参数值只列部份代表产品，其它规格型号详询本公司技术部。

五、安装调试

　　1． 灯具下井前要做点燃试验，每盏灯都能在额定电压127点亮方可下井；

　　2． 灯具接入电源线的方法及注意事项：先打开灯具端部接线盒的门盖，再旋出穿线喇叭口的压紧螺丝，取出防尘堵板，从喇叭口内穿入与嗽叭口内橡胶密封圈内径相配的矿用橡胶套电缆（电缆内芯截面积根据所串灯的的多少计算确定），接好电源线及内外接地线，然后旋紧压紧螺丝，使喇叭口内的橡胶密封圈变形，挤压电缆以防失爆及进水，再装好门盖。

　　注意：当两个电缆引入装置只使用一个时，另一个必须装上防尘堵板，并将喇叭口压紧螺丝旋紧，确保密封性良好，以防失爆或进水。

　　3． 灯具的安装：主要根据用途及使用场所的实际情况而定，一般安装在使用场所的顶部，用M10螺栓固定好。

　　4． 安装注意事项：

　　A、 应采用短路、过载和漏电保护的照明综合保护装置配电（注意容量的匹配）

　　B、 电源电缆外径一定要与灯具喇叭口内橡胶密封圈内径相统一；

　　C、 不使用的电缆引入装置喇叭口必须用堵板堵住并旋紧压紧螺丝，以防失爆或进水；

　　D、 一定要接好内接地。

　　六、 使用与操作

　　1． 该灯具安装在综采支出架的前梁下；

　　2． 用矿用三芯电缆（电缆内芯截面积根据所串灯的多少计算确定）从照明综保中引入127V电源，其中两根为电源线，一根为接地线，以并联的方式依次接好下一盏灯，注意事项参照说明书第五条；

　　3． 使用中，要经常对灯具工作情况进行观察，发现问题及时处理；

　　4． 更换光源，应先切断电源，严禁带电开盖，然后拆下玻璃网罩部件压圈上的螺丝，取下玻璃罩部件，即可更换LED光源组件（注意：玻璃网罩部件已组成整体，除需要更换玻璃罩外，切不可拆分开）。

　　5． 光源接通电源约3分钟达到正常亮度，否则应立即切断电源检查修理，防止触发时间长了而烧坏电器。

　　七、 故障分析与排除

　　故障现象

　　原因分析

　　排除方法

　　合闸后，灯不亮或闪烁

　　电源无电压或电压太低

　　检查电源电压

　　电源电压稳定，灯不亮

　　接线不牢

　　接牢进线

　　进线牢接，灯不亮

　　恒流驱动电源不工作

　　更换恒流驱动电源

　　恒流驱动电源工作，灯不亮

　　LED模块断路

　　更换光源总成

一,适用范围

DGS系列矿用隔爆型LED巷道灯是以LED发光器为光源的新型煤矿巷道照明灯具。该产品具有安全性好,亮度高,功率小,工作温度低,使用电压范围宽等优点,是煤矿巷道照明的一个革命性成果,彻底解决了老式巷道灯工作温度高,频繁更换灯泡或灯管易产生不安全隐患等问题。适用于矿山巷道,峒室和有防爆要求的空间照明

二,型号含义

三,技术参数

1.执行标准：GB3836.1-2000,GB3836.2-2000,MT221-2005

2.防爆标：Exd I

3.额定电压：AC127V50HZ

4.额定功率：10,18W

5.引入电缆外径：Φ8-10mm

四,产品特点

1.壳体采用铝合金压铸成型,表面高压静电喷塑

2.钢化玻璃灯罩,反光罩采用镀铬及喷塑工艺

3.LED具备耗电低,发热少,寿命长等优点

4.优良的结构设计和较新的表面处理工艺,防水,防尘,确保灯具在各种恶劣环境中可靠工作
